АВТОМАТИЗИРОВАННЫЙ ЭЛЕКТРОПРИВОД: ВЕНТИЛЯТОРЫ И НАСОСЫ

1. Шкаф автоматического управления вентиляторами типа ШСАУВ

ШСАУВ предназначен для управления вентиляторами главного проветривания метрополитенов и вентиляторами других объектов.

ШСАУВ обеспечивает:

• разгон / останов вентилятора с заданным темпом и ограничением тока;
• работу в установившемся режиме с заданной скоростью вращения;
• изменение скорости и направления вращения вентилятора;
• защиту двигателя;
• управление жалюзи.

Работает совместно с исполнительными (вспомогательными) механизмами, температурными и другими датчиками управляемого вентилятора. Поддерживает режимы работы как с одними жалюзи, так и с несколькими, содержит схему включения подогрева обмоток двигателя. ШСАУВ могут устанавливаться в подземных помещениях вентиляционных шахт и тоннелей метрополитенов и являются стойкими к внешним воздействиям климатических факторов в исполнении У, категория размещения 3 в соответствии с ГОСТ 15150.

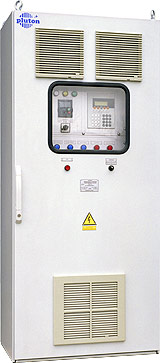

2. Шкаф системы автоматического управления насосной установкой типа ШСАУ-НУ

Шкаф системы автоматического управления насосной установкой ШСАУ-НУ предназначен для автоматического, экономичного управления электроприводами насосной установки различного назначения, вида и мощности с одним или несколькими насосами. Пределы мощности одного насоса 1,5…160 кВт, количество насосов не ограничено.

ШСАУ-НУ выполняет функции плавного, безударного пуска и останова, регулирования технологических параметров с помощью изменения в автоматическом режиме частоты вращения приводного электродвигателя, сигнализации, диагностики, защиты, местного и дистанционного управления, управления вспомогательными электроприводами.

ШСАУ-НУ обеспечивает токовую защиту и защиту от перегрузки основных и вспомогательных приводов насосной установки, защиту от заклинивания двигателя насоса, защиту от замыканий на землю, защиту при неполнофазном режиме питающей сети или нагрузки.

Одним из вариантов ШСАУ-НУ является управление скважинной насосной установкой, при этом ШСАУ-НУ работает совместно с приводом задвижки, датчиками давления воды в напорном трубопроводе, датчиками уровня воды в скважине и водонапорной башне, другими контрольными элементами.

Кроме управления скважинной насосной установкой, ШСАУ-НУ изготавливаются для управления дренажными насосными установками, другими установками для перекачки жидкостей и газов.

В каждом случае изготовление происходит в соответствии с индивидуальными требованиями заказчика или технологическими требованиями данной установки.

ШСАУ-НУ может устанавливаться в подземных помещениях и тоннелях метрополитенов, на промышленных и коммунальных объектах с особо тяжелыми условиями эксплуатации.
