Система управления разгрузочным комплексом СУРК
Система управления разгрузочным комплексом, который является крупным и достаточно сложным подъемно-транспортным механизмом, предназначена для управления технологическим процессом разгрузки (надвига и опрокидывания) четырёхосных полувагонов парка МПС грузоподъёмностью 65…93 т., а также процессом дробления выгруженного материала (в основном угля или кокса).
Обеспечивает оптимальное управление в различных режимах всеми механизмами и другими объектами разгрузочного комплекса:
- вагоноопрокидывателем боковым стационарным ВБС-93АМЛ;
- вагонотолкателем ВТ-4Л(д);
- машиной дробильной молотковой МДМ-2500;
- путевым и вспомогательным оборудованием.
 |

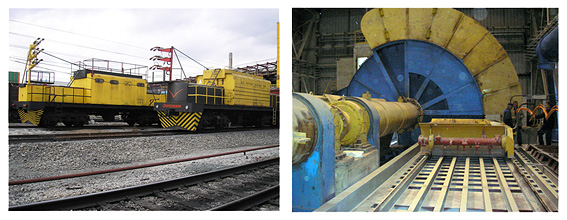

Рис. 1. Вагонотолкатель ВТ-4Л(д) (слева), вагоноопрокидыватель и машина дробильная молотковая МДМ-2500 (справа)
|
Система управления разгрузочным комплексом (СУРК) является автоматизированной (не автоматической), то есть предусматривает работу технических средств управления под контролем и при участии оператора.
Функционально СУРК состоит из следующих устройств и систем:
- программируемого логического контроллера (ПЛК);
- двух рабочих станций (РС);
- пультов и ящиков управления машин разгрузочного комплекса с органами управления, сигнализации;
- полевого оборудования (путевых выключателей, датчиков, звуковой и световой сигнализации на площадках);
- шкафов с различным силовым электрооборудованием, преобразователями частоты и преобразователями постоянного тока;
- шкафа для подключения к системе управления верхнего уровня.
|

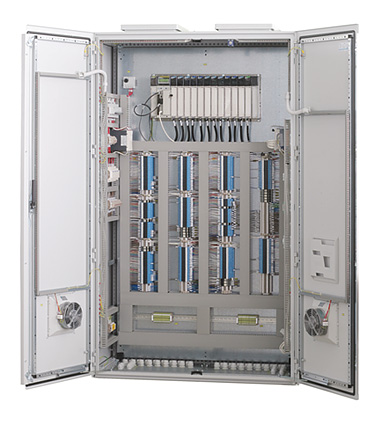

Рис. 2. Шкаф управления СУРК
|
ПЛК, источники 24 В постоянного тока (для питания датчиков, сигнализации), релейные гальванические развязки сигналов расположены в шкафу управления СУРК.
Сигналы с пультов, ящиков управления, шкафов управления, датчиков, путевых выключателей подводятся непосредственно в шкаф управления СУРК.
Обмен данными между ПЛК и рабочими станциями осуществляется по сети Ethernet.
Управление главными приводами машин разгрузочного комплекса осуществляется по шине Modbus Plus.
Рабочие станции, источник бесперебойного питания, автоматические выключатели распределения питания системы управления расположены в шкафах рабочих станций (ШРС).
В ШРС также находится коммутатор Ethernet с портами для подключения ВОЛС (волоконно-оптической линии связи).
Мониторы рабочих станций, органы управления и сигнализации машин разгрузочного комплекса расположены на пультах управления ПУ ВБС-93АМЛ и ПУ КППТ-630-3Т.
С ПУ ВБС-93АМЛ (пульта управления вагоноопрокидывателем) осуществляется также управление машиной дробильной.
Местное управление машинами и отдельными механизмами машин разгрузочного комплекса осуществляется посредством пультов и ящиков управления, расположенных на площадках возле машин или на путях в районе сцепки.

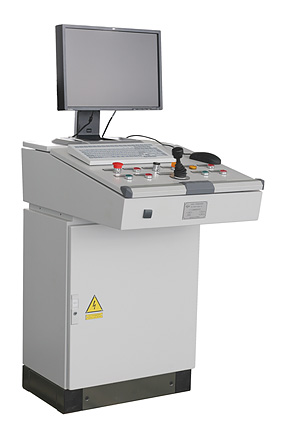

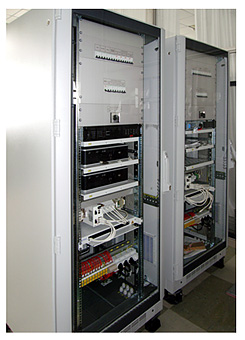

Рис. 3. Шкаф рабочих станций ШРС Рис. 4. Пульт управления ПУ КППТ-630-3Т
Для удобства управления и эксплуатации рабочие станции оснащены различными экранами с удобными и понятными изображениями, подобными к показанному на рис. 6.

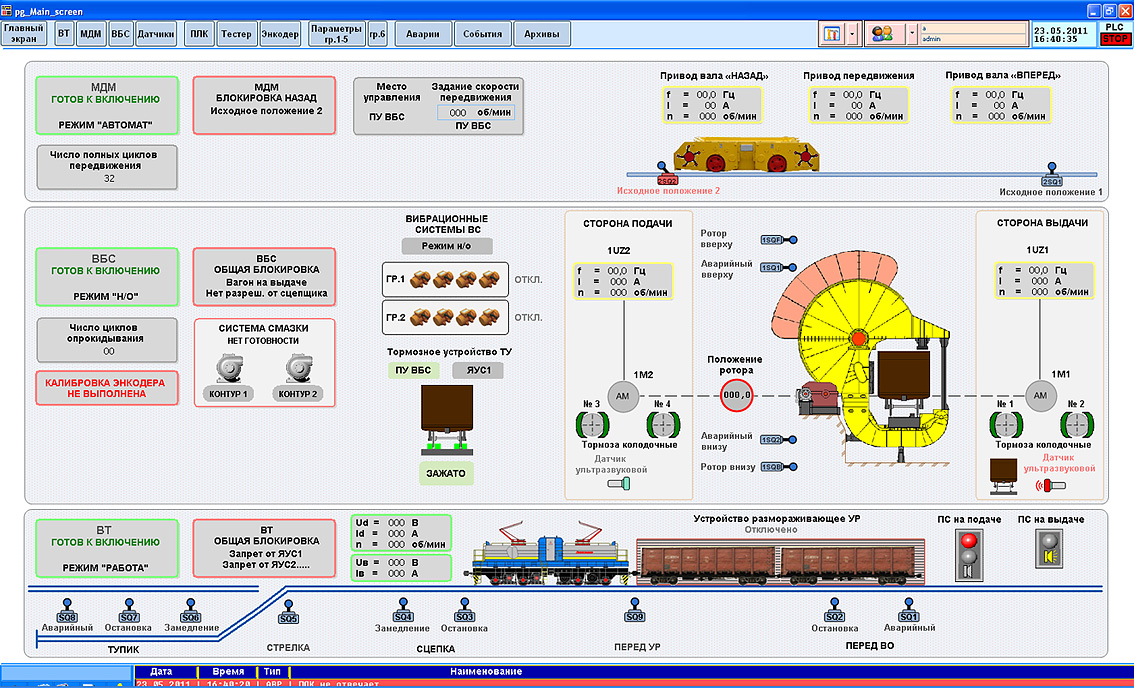

Рис. 6. «Главный экран». Общий вид.
