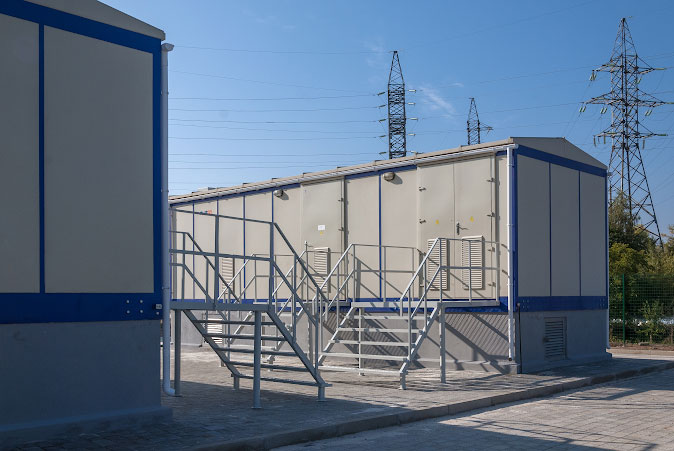

Основные технические характеристики модульной подстанции

УСЛОВИЯ ЭКСПЛУАТАЦИИ


Работа модульной тяговой подстанции обеспечивается при следующих климатических условиях:

  • высота над уровнем моря до 1000 м  (допускается изготовление модуля для работы на высоте более  1000 м по специальному заказу);
  • предельные рабочие значения температуры окружающего воздуха:
    •    верхнее - плюс 45 °С;
    •    нижнее – минус 40 °С;
  • рабочие значения атмосферного давления:
    •    верхнее - 106,7 кПа (800 мм рт. ст.);
    •    нижнее - 86,6 кПа (650 мм рт. ст.);
    •    нижнее предельное - 84,0 кПа (630 мм рт. ст.);
  • верхнее значение относительной влажности - 100 % при 25 °С;
  • среднемесячное  значение  влажности  в  наиболее теплый и влажный период 65 % при 20 °С, продолжительность воздействия 12 месяцев;
  • климатические районы по ветру и гололеду I-III, по снеговой нагрузке - IV по СНиП 2.01.07-85.
Подстанция не предназначена для работы в следующих условиях:
  • в среде, насыщенной токопроводящей пылью;
  • в среде, содержащей едкие газы и пары, разрушающие защитные покрытия, металлы и изоляцию;
  • во взрывоопасной среде.

Таблица 1. Технические параметры модульной тяговой подстанции

 Наименование параметра

Ед. изм.

 Значение

 1. Номинальное напряжение на стороне ВН (IEC 62271-200, ГОСТ 29322-92)
kV
6; 10; 12; 17,5
 2. Количество высоковольтных вводов 6(10) kV
шт.
один/два/три
 3. Число тяговых трансформаторов
шт.
один/два/три
 4. Тип тяговых трансформаторов
-
Сухой (тип обмоток: литые , RESIBLOC®)
 5. Номинальная мощность тягового трансформатора
kVA
630; 1000; 1500, 1650
 6. Номинальное напряжение тяговой сети
V  600, 750, 1500, 1650
 7. Номинальный ток отходящих фидеров
А 1000, 2000
 8. Количество выпрямителей
шт.  один/два/три
 9. Схема выпрямителя -
Мостовая (6-12 пульсовая)
 10. Номер схемы соединений (EN 50328) - 8-9-12
 11. Класс нагрузки выпрямителя (EN 50328) V
 12. Номинальный ток сборных шин на стороне ВН А до 1250
 13. Номинальный ток сборных шин на стороне НН А до 4000
 14. Ток термической стойкости на стороне ВН kA/3 s   25
 15. Ток электродинамической стойкости на стороне ВН  kA 62,5
 16. Ток электродинамической стойкости на стороне НН  kA 80
 17. Номинальная частота  Hz 50
 18. Номинальное напряжение вторичных цепей
 - переменного тока
 - постоянного тока
 V
380, 220,
220 (110)
 19. Количество выходных фидеров для:
      1-го агрегата
      2-х агрегатов
      3-х агрегатов
шт.
1...3
3...5
5...8
 20. Количество модулей  шт. один/два/три
 21. Наличие системы дистанционного управления (телемеханика) - да
 22. Габариты модуля тяговой подстанции по каркасу (ШхВхГ) mm 10220x3250x3700
 23. Ориентировочная масса модульной тяговой подстанции с оборудованием
kg 22000
 24. Основные стандарты EN50123/IEC61992 EN50328,
ГОСТ 14693, ГОСТ 51321, ГОСТ 18142

Изготовление модульной тяговой подстанции с параметрами, отличающимися от указанных, производится по специальному заказу.

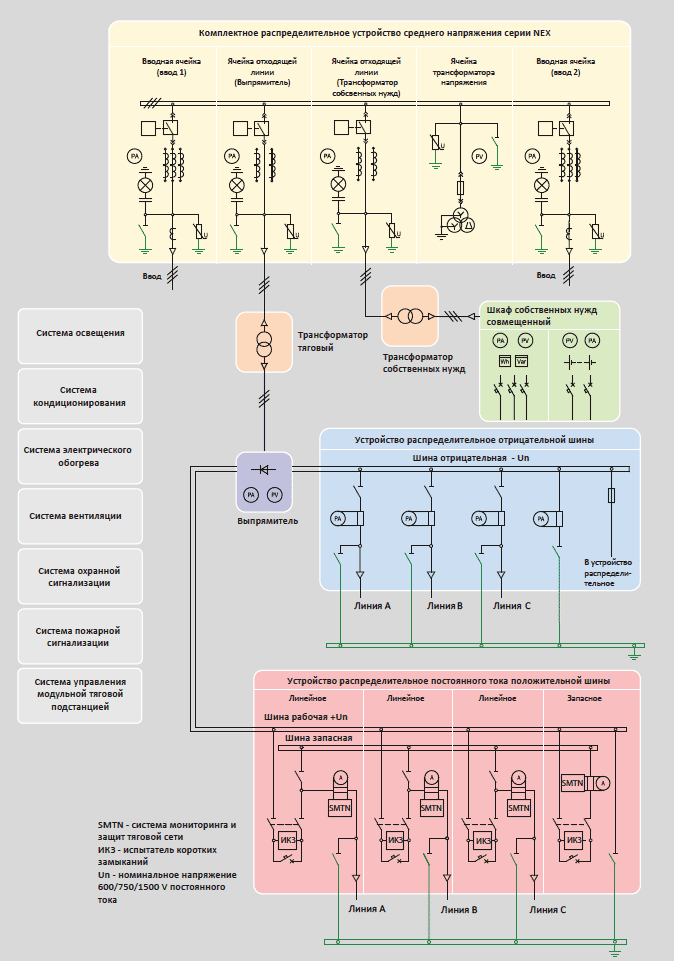

Однолинейная схема одноагрегатной модульной тяговой подстанции
