ТЕЛЕМЕХАНИКА ДЛЯ ТЯГОВЫХ ПОДСТАНЦИЙ ГОРОДСКОГО ЭЛЕКТРИЧЕСКОГО ТРАНСПОРТА
Автоматизированная система диспетчерского управления тяговой подстанцией (АСДУ ТП) предназначена для централизованного телеуправления и телеконтроля всего оборудовани тяговой подстанции. Телеуправление и телеконтроль осуществляется с помощью программно-технических средств, расположенных как на тяговой подстанции, так и на диспетчерском пункте.
АСДУ контролирует следующее оборудование:
-
распределительные устройства среднего напряжения 6(10) кВ;
-
выпрямители (преобразовательные трансформаторы и секции преобразовательные);
-
распределительные устройства РУ«+»600В серии РУ-600;
-
распределительные устройства РУ«-»600В серии РУОШ-600;
-
собственные нужды тяговой подстанции (ВУ, ШСН, ШОТ);
- сигналы различных систем (пожарные, охранные и др.).
 |
|

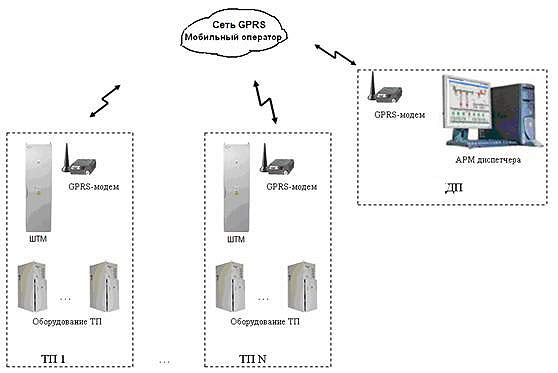

Рис. 1. Структурная схема телемеханики тяговой подстанции |
АСДУ ТП, со стороны тяговой подстанции, состоит из шкафа телемеханики (ШТМ). В шкафу установлен промышленный контроллер, блок бесперебойного питания, коммуникационное оборудование (модемы, HUB, конвертор), коммутирующее оборудование (блоки питания, выключатели, реле, клеммы и т.д.).
АСДУ ТП, на стороне диспетчера, состоит из современного автоматизированного рабочего места энергодиспетчера (АРМ ЭД). АРМ ЭД выполнен на базе промышленного компьютера.
В АСДУ ТП предусмотрена передача информации по двум каналам связи: основному и дополнительному. Любой канал может быть настроен на следующие типы каналов связи:
- канал мобильного оператора (GPRS) - (V = от 9600 б/с);
- волоконно-оптический (ВОЛС) – (V = от 10 Mб/с, интерфейс Ethernet);
- медный телефонный кабель – (V = от 1200 б/с, сопротивление медной линии связи - до 3 кОм);
- радиоканал.
Телемеханика обеспечивает:
- сбор информации со всех объектов тяговой подстанции внутри тяговой подстанции;
- передачу информации с тяговой подстанции в аппаратуру верхнего уровня;
- прием информации с тяговой подстанции аппаратурой верхнего уровня;
- отображение на мнемосхемах монитора текущего состояния оборудования ТП, работы аппаратных и программных средств;
- управление устройствами с анализом допустимости выдачи команд и контроля их исполнения;
- сигнализацию о самопроизвольном изменении состояний объектов и нарушении работы устройств;
- ретроспективную информацию (команды управления, изменения состояния, тренды и т.д.);
- справочную информацию.
Технические характеристики:
- количество контролируемых тяговых подстанций – до 30 шт;
- структура – трехуровневая;
- тип сигналов ввода-вывода:
- дискретные входные/выходные типа «сухой контакт»;
- аналоговые входные сигналы;
- питание - от сети ~ 220В и резервное от аккумуляторной батареи 24В;
- степень защиты от воздействий окружающей среды – IР44;
- время реакции на изменение состояния объекта – 2…5 сек;
- время прохождения команды до объекта управления – 1…3 сек;
- наработка на отказ по функциям доведения команд и получения информации – 50 тыс. час;
- сертифицированное оборудование;
- лицензионное программное обеспечение;
- различные каналы связи, в том числе и цифровые каналы мобильных операторов (GPRS).
Преимущества:
- надежность и непрерывность в управлении – объект находится на связи по схеме 7/24 (7 дней в неделю, 24 часа в сутки);
- достоверность информации;
- отсутствие необходимости в техническом сопровождении каналов связи (в случае использования каналов связи GPRS мобильных операторов);
- низкая абонентная плата за каналы связи;
- возможность резервирования каналов связи: использования цифрового канала связи GPRS альтернативного оператора (при необходимости, можно использовать проводные или волоконно-оптические линии связи);
- цена владения и простота в обслуживании.
