Основные технические характеристики распредустройств серии РУОШ-600

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ СЕРИИ РУОШ-600

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Нормальная работа РУОШ-600 обеспечивается в стационарных закрытых сооружениях тяговых подстанций при следующих условиях:

  • высота установки над уровнем моря: до 1000 м;
  • температура окружающей среды: от +1 °С до + 40 °C;
  • относительная влажность воздуха: до 80 % при температуре 25 °С.

РУОШ-600 не предназначены для работы в следующих условиях:

  • в среде, насыщенной токопроводящей пылью;
  • в среде, содержащей едкие газы и пары;
  • во взрывоопасной среде;
  • под непосредственным воздействием солнечной радиации.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РУОШ-600
Структура условного обозначения РУОШ-600

Таблица 1. ОСНОВНЫЕ ПАРАМЕТРЫ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ СЕРИИ РУОШ-600

Наименование праметра

Распределительное устройство

 РУОШ-600Л

РУ-600А

1. Функциональное назначение

линейное

агрегатное

2. Номинальное напряжение силовой цепи, В

 600

3. Номинальный ток силовой цепи, А

1000

2000

4. Ток динамической устойчивости, кА

80

100

5. Управление

микропроцессорное

6. Номинальное напряжение цепи управления

220 В постоянного тока

7. Номинальное напряжение цепи освещения

220 В, 50 Гц

8. Номинальное напряжение цепей сигнализации, В

24

9. Цикличность, раз в час

40

10. Механическая устойчивость, циклов, не менее

20000

30000

11. Степень защиты (кроме днища)

IP43

12. Охлаждение

естественное воздушное

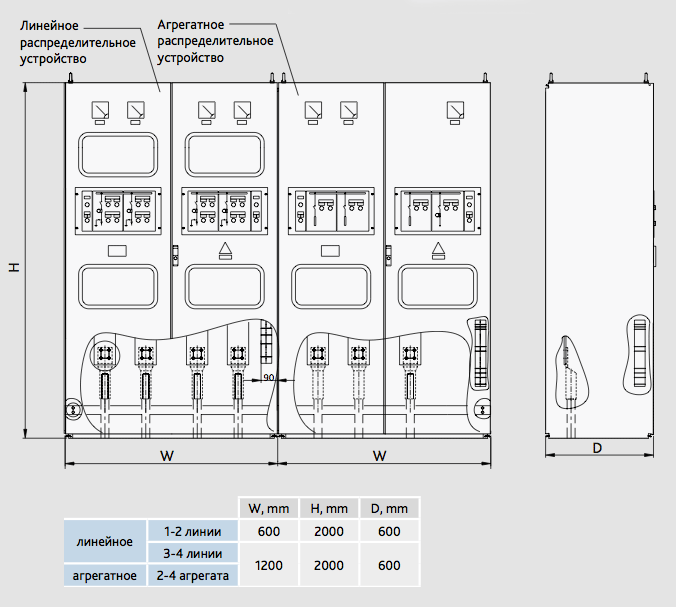

ГАБАРИТНЫE ЧЕРТЕЖИ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ РУОШ-600

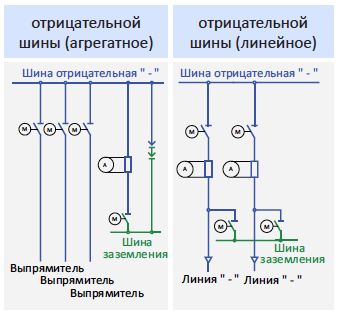

ОДНОЛИНЕЙНЫЕ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ СЕРИИ РУОШ-600




Загрузить документы

Разъединители EST, EDT: техническая информация (0.190 Мб) скачать
