Основные технические характеристики выпрямителей серии В-ТПЕД для тяговых подстанций горэлектротранспорта

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫПРЯМИТЕЛЕЙ СЕРИИ В-ТПЕД
для тяговых подстанций городского электрического транспорта


УСЛОВИЯ ЭКСПЛУАТАЦИИ

- высота над уровнем моря до 1500 м.
- предельные рабочие значения температуры окружающего воздуха:

  • верхнее - плюс 40 °С;
  • нижнее: - плюс 1 °С.

- рабочие значения атмосферного давления:

  • верхнее - 106,7 кПа (800 мм рт. ст.);
  • нижнее - 86,6 кПа (650 мм рт. ст.);
  • нижнее предельное - 84,0 кПа (630 мм рт. ст.)

- верхнее значение относительной влажности - 80 % при 25 °С
- среднемесячное значение влажности в наиболее теплый и влажный период 65 % при 20 °С, продолжительность воздействия 12 месяцев
- преобразовательная секция не предназначена для работы в следующих условиях:

  • в среде, насыщенной токопроводящей пылью;
  • в среде, содержащей едкие газы и пары;
  • во взрывоопасной среде.

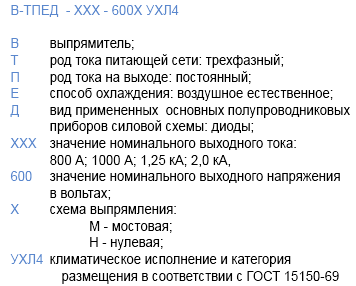

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

В-ТПЕД 600 В. Структура условного обозначения

Таблица 1. ОСНОВНЫЕ ПАРАМЕТРЫ ВЫПРЯМИТЕЛЕЙ

Наименование параметра    Исполнения выпрямителей по номинальному напряжению
600 V, 750 V 1500 V
 Номинальное напряжение  V 750* 1500
 Номинальный ток  A 1600...4000* 2000...4000*
 Напряжение сети собственных нужд  V ~110/220
 Схема выпрямления мостовая (6-пульсная, 12-пульсная)
 Номер схемы соединений (согласно EN 50328) 8,9,12
 Тип охлаждения выпрямителя естественное, принудительное
 Класс нагрузки (согласно EN50328) VI*
 Максимальная температура окружающей среды  °С 40*
 Высота над уровнем моря   m 1000
 IP класс (согласно IEC60529) IP21



ГАБАРИТНЫЕ ЧЕРТЕЖИ ПРЕОБРАЗОВАТЕЛЬНЫХ СЕКЦИЙ В-ТПЕД


Габаритный чертеж В-ТПЕД


 Номинальное
выходное
напряжение, V
Номинальный
выходной ток, А
Схема выпрямления
согласно
EN 50328
Тип охлаждения
 выпрямителя
W (Ширина),
mm*
H (Высота),
mm*
 D (Глубина),
mm*
600  2000 - естественное 600 2200 600
600,
750,
825
1600 8  естественное 1000 2200 600
9 1200
2500 8  естественное 2000 2200 600
9
4000 8
 естественное
принудительное
4800 2200 800
9 2400

Загрузить документы

Выпрямители (5.083 Мб) скачать
