СИСТЕМА МОНИТОРИНГА И ЗАЩИТЫ ТЯГОВОЙ СЕТИ СМТН-3
Система мониторинга и защиты тяговой сети серии СМТН-3 предназначена для:
- защиты тяговой сети от токов короткого замыкания и недопустимых перегрузок;
- мониторинга параметров тяговой сети;
- накопления данных для последующего анализа произошедших
аварийных процессов.
ВОЗМОЖНОСТИ СИСТЕМЫ
Защита тяговых сетей обеспечивается путем непрерывного контроля динамики изменения тока и напряжения в тяговой сети.
В случае превышения заданных параметров защитных функций система подает команду на отключение быстродействующего выключателя.
СМТН-3 обеспечивает следующие эксплуатационные возможности:
- измерение величины и формы тока и напряжения в тяговой сети в различных режимах, в том числе и при коротком замыкании в линии;
- защита тяговой сети от токов короткого замыкания, в том числе от малых токов удаленных коротких замыканий и перегрузок;
- осциллографирование и запись в долговременную память формы и величины токов и напряжений при коротких замыканиях (обнаружение одной из защит аварийного процесса в тяговой сети);
- хранение и отображение осциллограмм, а также передача в систему верхнего уровня (либо в персональный компьютер) данных для последующего анализа;
- задание внутренней конфигурации (ввод защит, выбор защитных характеристик, количество ступеней защиты и т. д.) программным способом;
- местный и дистанционный ввод, хранение и отображение уставок защит;
- хранение двух наборов уставок и переключение наборов уставок по внешнему сигналу;
- хранение и выдачу информации о количестве и времени срабатываний защит;
- анализ распределения токов между катодными распределительными устройствами.
ОСНОВНЫЕ КОМПОНЕНТЫ

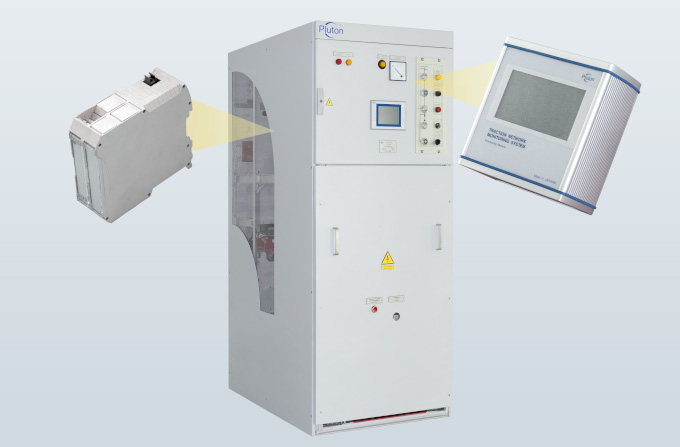

СМТН-3 выполнен в виде набора отдельных модулей, крепящихся непосредственно на DIN–рейку и соединяющихся между собой:
- модуль измерительный с делителем напряжения размещается в зоне высокого напряжения (шинный отсек);
- модуль преобразовательный размещается в зоне низкого напряжения (отсек управления).
Модуль измерительный и модуль преобразовательный соединяются между собой при помощи оптического кабеля, который обеспечивает передачу информации между модулями, а также гальваническую развязку между высоковольтными измерительными цепями и вторичными цепями.
Модуль измерительный непосредственно подключен к первичным датчикам измерения тока и напряжения. Датчиком тока является резистивный элемент силовой цепи (шунт). Датчиком напряжения является резистивный делитель напряжения, находящийся внутри измерительного модуля, и предназначен для понижения измеряемого напряжения до уровня, приемлемого для дальнейшей обработки в электронных модулях.
 |
|
Защита по превышению значения
скорости нарастания тока
|
ЗАЩИТНЫЕ ФУНКЦИИ
СМТН-3 обеспечивает бесперебойную надежную работу системы с фильтрацией от ложных срабатываний и выполняет следующие защитные функции:
- токовая отсечка;
- токовая защита с выдержкой
времени;
- защита по скорости нарастания
тока;
- направленная защита по
приращению тока;
- защита максимального
напряжения;
- защита минимального
напряжения;
- ампер-секундная защита;
- резервирование отказов
выключателя.
ОПЦИИ
Опционально система комплектуется следующими системами (модулями), расширяющими функциональный диапазон системы в целом:
• система измерения сопротивления линии;
• система контроля изоляции кабеля.
Система измерения сопротивления линии позволяет определить сопротивление линии перед включением быстродействующего выключателя с выдачей запрета на включение быстродействующего выключателя, в случае если сопротивление линии ниже параметра уставки.
Система контроля изоляции кабеля постоянно контролирует сопротивление изоляции кабеля и выдает предупреждающий сигнал в случае ухудшения изоляции.
В случае нарушения изоляции кабеля подается сигнал отключения быстродействующего выключателя.
НАСТРОЙКА ПАРАМЕТРОВ
В системе СМТН-3 предусмотрены следующие методы настройки параметров, как самой системы, так и параметров защитных функций:
• местный интерфейс «Человек- Машина» на основе ЖКИ с сенсорным экраном;
• удаленный интерфейс «Человек-Машина» на основе WEB-технологий;
• удаленный доступ к устройству при помощи протокола ModBusTCP/IP, для систем верхнего уровня и систем управления электроснабжением и т.п.
Удаленный интерфейс «Человек- Машина» на основе WEB- технологий представляет собой интегрированный WEB- сервер в каждом модуле преобразовательном СМТН-3.
Он не требует установки дополнительного программного обеспечения на компьютере. Этот интерфейс используется для конфигурирования, отображения и анализа данных, накопленных системой СМТН-3.
Связь с WEB-сервером СМТН-3 может осуществляется через кабель Ethernet или с помощью подключения через ПК, планшетный компьютер или смартфон.
Для работы с WEB-сервером СМТН-3 требуется только установленный WEB –браузер на устройстве.
Интерфейс «Человек-Машина» выполнен на английском и русском языках. Интерфейс также может быть выполнен на других языках.

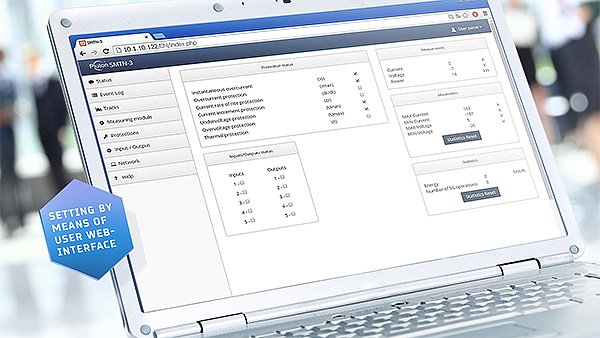

Настройка с помощью пользовательского WEB-интерфейса
РЕГИСТРАЦИЯ СОБЫТИЙ И ПАРАМЕТРОВ
СМТН-3 формирует и хранит следующие записи:
• журнал событий;
• журнал сбоев;
• записи аварийного осциллографа.
Записи сохраняются на энергонезависимом твердотельном носителе данных, что гарантирует сохранение данных при нарушении питания устройства, а также высокую надежность.
Система СМТН-3 обеспечивает формирование и хранение записей аварийного осциллографа. Формирование записи аварийного осциллографа осуществляется при срабатывании одной из защитных функций.
При срабатывании одной из защитных функций формируются и сохраняются две записи аварийного осциллографа:
• «Быстрый след»;
• «Медленный след».
СМТН-3 хранит в себе до 200 записей аварийных процессов. При превышении этого лимита, новая запись будет сохранена вместо самой старой записи.

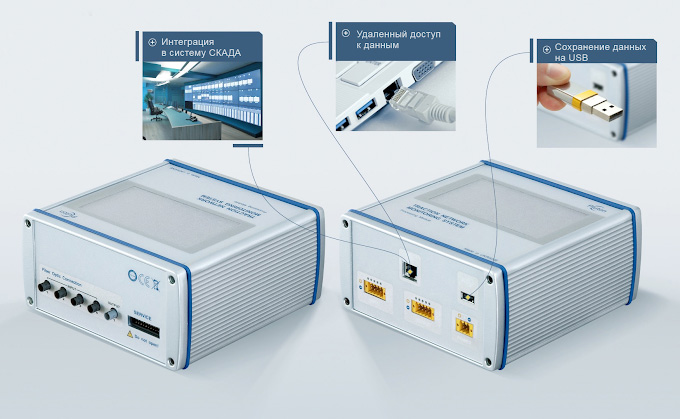

Аварийные записи могут быть просмотрены при помощи WEB- интерфейса, считаны системой верхнего уровня через интерфейс Ethernet или сохранены на внешний USB-диск для последующего анализа при помощи ПК.
Системой СМТН-3 также регистрируются максимальные значения тока и напряжения. При превышении новых измеренных значений тока или напряжения значений зарегистрированных ранее, новые значения записываются на место старых. Сравнение происходит независимо для каналов тока и напряжения.
Зафиксированные максимальные значения могут быть обнулены, при этом цикл регистрации новых максимальных значений начнется заново.

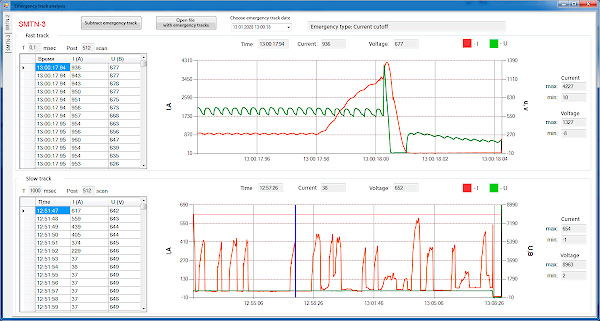

Удаленный просмотр аварийных записей
