ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
распределительных устройств
постоянного тока серии РУ-3,3к
для тяговых подстанций железных дорог

УСЛОВИЯ ЭКСПЛУАТАЦИИ

- высота над уровнем моря до 1000 м;
- предельные рабочие значения температуры окружающего воздуха:

• верхнее - плюс 40 °С;
• нижнее - 0 °С.

- рабочие значения атмосферного давления:

• верхнее - 106,7 кПа (800 мм рт. ст.);
• нижнее - 86,6 кПа (650 мм рт. ст.);
• нижнее предельное - 84,0 кПа (630 мм рт. ст.)

- верхнее значение относительной влажности - 80 % при 25 °С;
- среднемесячное значение влажности в наиболее теплый и влажный период 65 % при 20 °С, продолжительность воздействия 12 месяцев;
- распределительные устройства не предназначены для работы в следующих условиях:

• в среде, насыщенной токопроводящей пылью;
• в среде, содержащей едкие газы и пары;
• во взрывоопасной среде.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Таблица 1. ОСНОВНЫЕ ПАРАМЕТРЫ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ СЕРИИ РУ-3,3к (РУ-1,5к, РУ-1,65к, РУ-3,0к)

*- изготовление распределительных устройств с параметрами, отличающимися от указанных, производится по специальному заказу

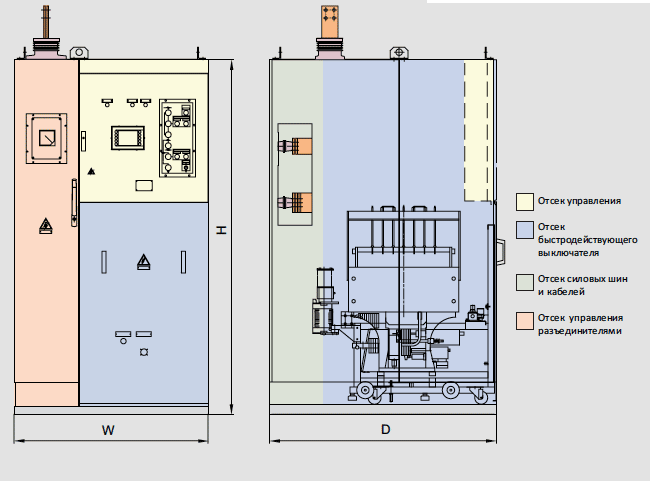

ГАБАРИТНЫЙ ЧЕРТЕЖ РУ-3,3к (РУ-1,5к, РУ-1,65к, РУ-3,0к)

Габаритные размеры ячеек с номинальным током силовой цепи до 4600 А

РУ 1500 V, 1650 V, 3000 V, 3300 V

W (Ширина) = 1200 mm;  H (Высота) = 2200 mm; D (Глубина) = 1400 mm.

Габаритные номинальным током силовой цепи 6000 А

РУ 1500 V, 1650 V, 3000 V, 3300 V

W (Ширина) = 1200 mm;  H (Высота) = 2200 mm; D (Глубина) = 1600 mm.

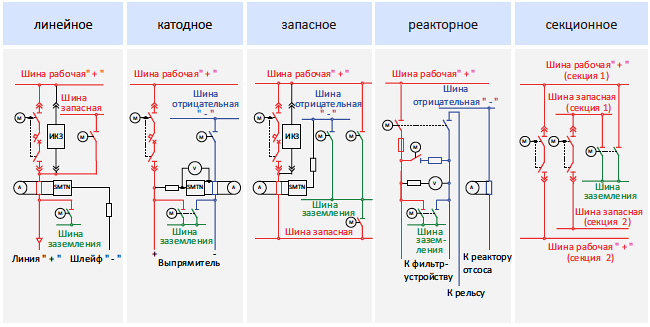

ОДНОЛИНЕЙНЫЕ СХЕМЫ
