Основные технические характеристики выпрямителей серии В-ТПЕД, В-ТППД для тяговых подстанций железных дорог постоянного тока 3,3 и 1,65 кВ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- высота над уровнем моря до 1500 м;
- предельные рабочие значения температуры окружающего воздуха:
- верхнее - плюс 40 °С;
- нижнее - плюс 1 °С.
- рабочие значения атмосферного давления:
- верхнее - 106,7 кПа (800 мм рт. ст.);
- нижнее - 86,6 кПа (650 мм рт. ст.);
- нижнее предельное - 84,0 кПа (630 мм рт. ст.)
- верхнее значение относительной влажности - 80 % при 25 °С;
- среднемесячное значение влажности в наиболее теплый и влажный период 65 % при 20 °С, продолжительность воздействия 12 месяцев;
- преобразовательная секция не предназначена для работы в следующих условиях:
- в среде, насыщенной токопроводящей пылью;
- в среде, содержащей едкие газы и пары;
- во взрывоопасной среде.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Таблица 1. ОСНОВНЫЕ ПАРАМЕТРЫ ВЫПРЯМИТЕЛЕЙ
| Наименование параметра |
Исполнения выпрямителей по номинальному напряжению |
| 1500 V, 1650 V |
3000 V, 3300 V |
| Номинальное напряжение |
V |
1500, 1650 |
3000, 3300 |
| Номинальный ток |
A |
2000...4000* |
| Напряжение сети собственных нужд |
V |
~110/220 |
| Схема выпрямления |
|
мостовая (6-пульсовая, 12-пульсовая) |
| Номер схемы соединений (согласно EN 50328) |
|
8,9,12 |
| Тип охлаждения выпрямителя |
|
естественное, принудительное |
| Класс нагрузки (согласно EN50328) |
|
VI*
|
| Максимальная температура окружающей среды |
°С |
40* |
| Высота над уровнем моря |
m |
1000 |
| IP класс (согласно IEC60529) |
|
IP21
|

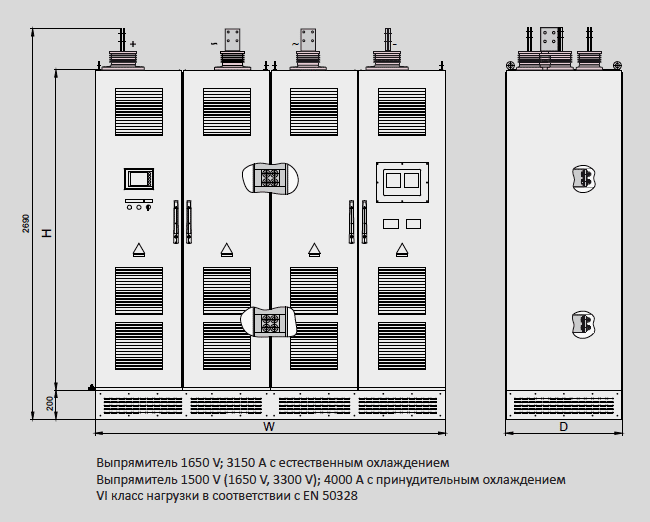

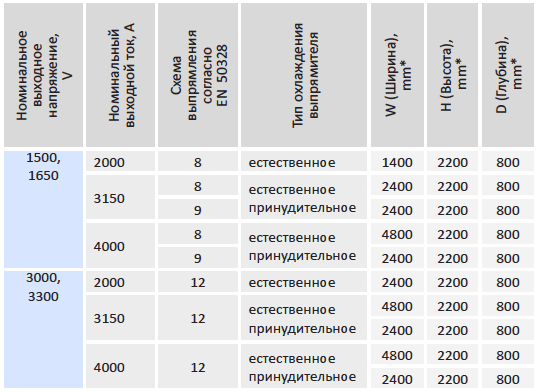

ГАБАРИТНЫЙ ЧЕРТЕЖ ПРЕОБРАЗОВАТЕЛЬНЫХ СЕКЦИЙ В-ТПЕД
