на базе интегрированной SCADA-системы.

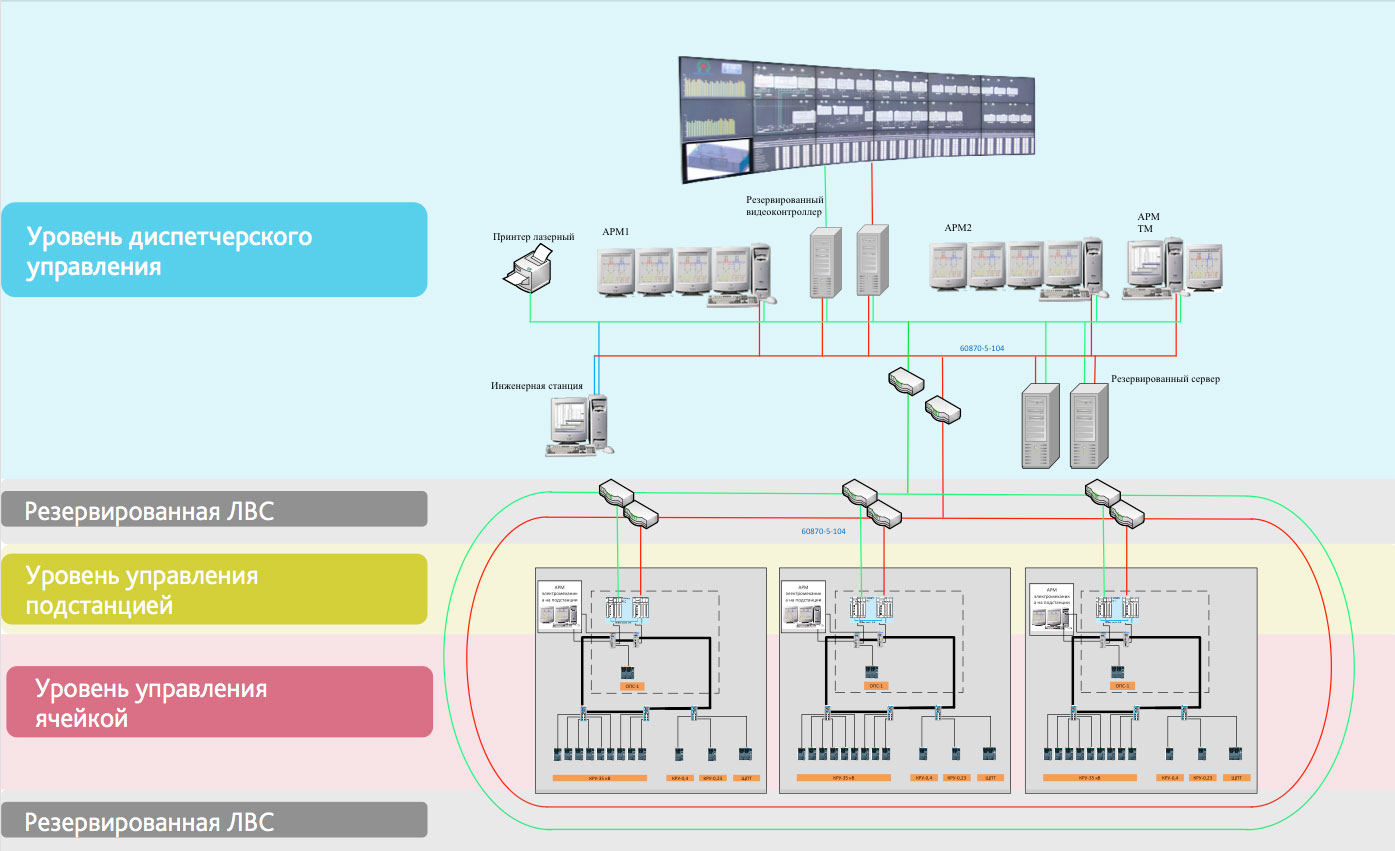

Уровень управления ячейкой.
В каждой ячейке устанавливается контроллер, который обеспечивает функции ввода / вывода и при необходимости может выполнять логические операции по управлению ячейкой. Этот уровень реализуется на базе контроллера B&R.
Уровень управления подстанцией.
На уровне управления подстанции используется резервированный контроллер QUANTUM компании Schneider Electric, который имеет коммуникационную связь с контроллерами, установленными в ячейках, обеспечивающих управление ячейками и системами общеподстанционного измерения параметров.
Уровень управления подстанцией предназначен для управления оборудованием подстанции с рабочего места, расположенного непосредственно на подстанции.
На компьютере, установленном на подстанции, для организации пользовательского интерфейса используется SCADA система Citect компании Schneider-electric.

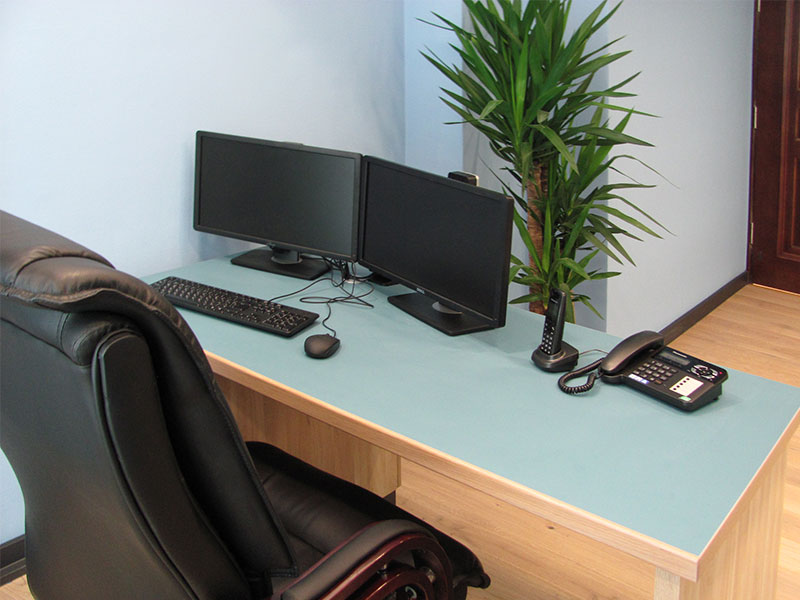

Для организации рабочего места электромеханика применяется промышленная станция компании DellTM PrecisionTM T5500.

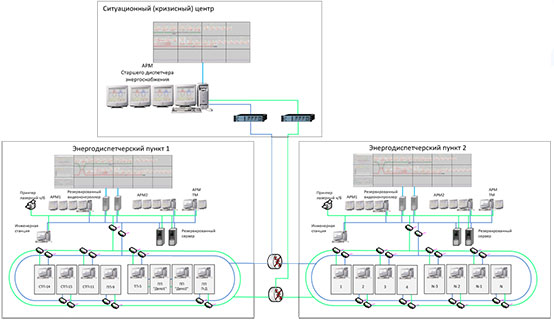

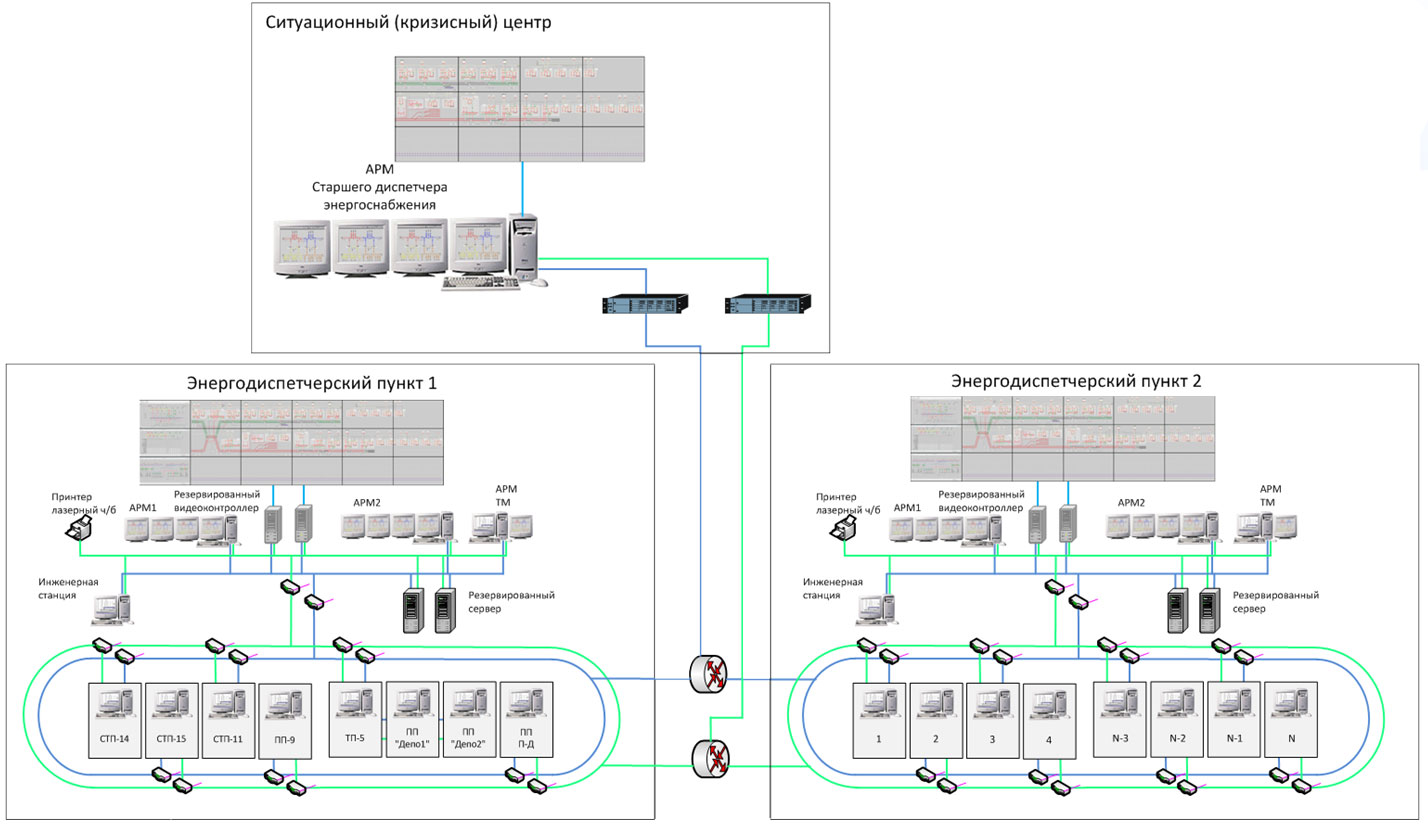

Уровень диспетчерского управления.

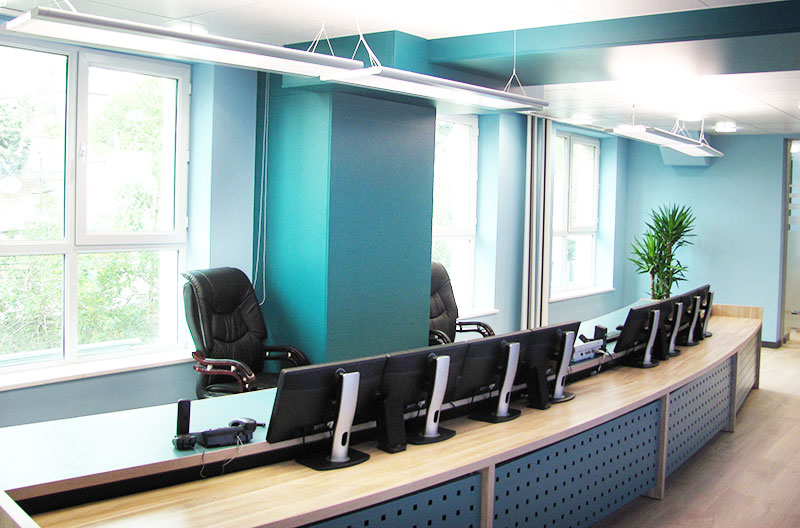

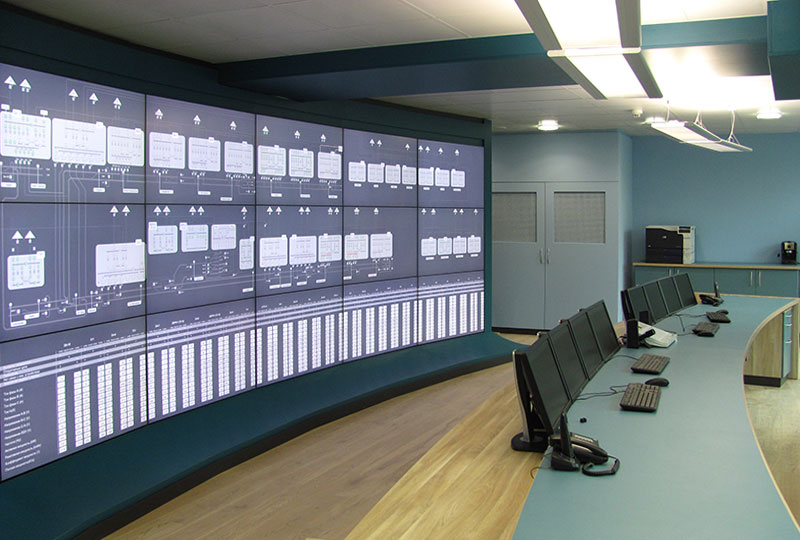

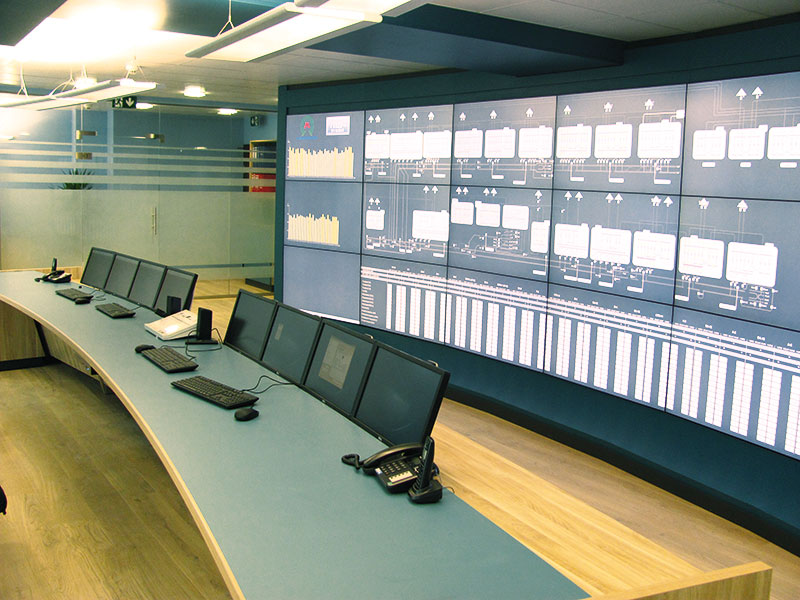

Уровень диспетчерского управления предназначен для централизованного управления электроснабжением Бакинского метрополитена. Для сбора и обработки данных, поступающих от контроллеров подстанций используются резервированные сервера Dell™ PowerEdge™ R710. Для оперативного управления подстанциями организовано два рабочих места энергодиспетчера, которые оборудованы 4-я мониторами каждое и дополнительным рабочим местом телемеханика с двумя мониторами. Для организации рабочих мест применяется рабочая станция Dell™ Precision™ T5500. Диспетчерский пункт оборудован видеостеной, отображающей состояние электротехнического оборудования подстанций и систем электроснабжения метрополитена и качества питающих фидеров. Для организации видеостены использовалось два резервированных видеоконтроллера и 18 панелей отображения, конфигурацией 3х6. Общие размеры видеостены составляют 2,4мх7,2м с общей разрешающей способностью 3240 х 11520 пикселей.
Программное обеспечение:
Для реализации алгоритмов управления и контроля, программирования контроллеров первого уровня использовалась среда разработки Automation studio компании B&R,
второго уровня - UNITY PRO XL копании Schneider Electric.
Для организации сбора, хранения и обработки информации на рабочих станциях используется SCADA система Citect компании Schneider- electric,
для уровня диспетчерского управления - резервированная конфигурация SCADA системы Citect, что обеспечивает однообразие и преемственность пользовательского интерфейса.
Отображение оперативной обстановки в системе электроснабжения метрополитена осуществляется на мониторах АРМ дежурного персонала и на видеостене.
Пользовательский интерфейс имеет несколько уровней отображения информации:
1 Уровень. Уровень обзорной мнемосхемы.Отображение состояния основного электротехнического оборудования подстанции.
2 Уровень. Уровень детальных мнемосхем электротехнического оборудования.
Отображение детальных мнемосхем электротехнического оборудования, объектов автоматизации и состояния компьютерного оборудования (контроллеров и коммутаторов).
3 Уровень. Уровень отображения трендов, журналов событий, справочной информации.
Отображение трендов по технологическим параметрам, журналов аварий и событий, другой справочной информации.
