СИСТЕМА УПРАВЛЕНИЯ КОНДЕНСАТОРНОЙ БАТАРЕЕЙ СТАНЦИИ ИСПЫТАНИЙ СИЛОВЫХ ТРАНСФОРМАТОРОВ

Система управления и контроля конденсаторной батареи предназначена для управления силовым электрооборудованием, коммутирующим блоки конденсаторов при проведении тепловых испытаний трансформаторов и трансформаторного оборудования.

СУ предназначена для управления и контроля следующих объектов:

• камер сборных одностороннего обслуживания КСО-285 УХЛ4 10 кВ;
• выключателей вакуумных ВБЧЭ10. СУ обеспечивает:
• дистанционное включение и отключение ячеек КСО-285 и вакуумных выключателей типа ВБЧЭ10;
• включение вакуумных выключателей по определенной схеме из списка;

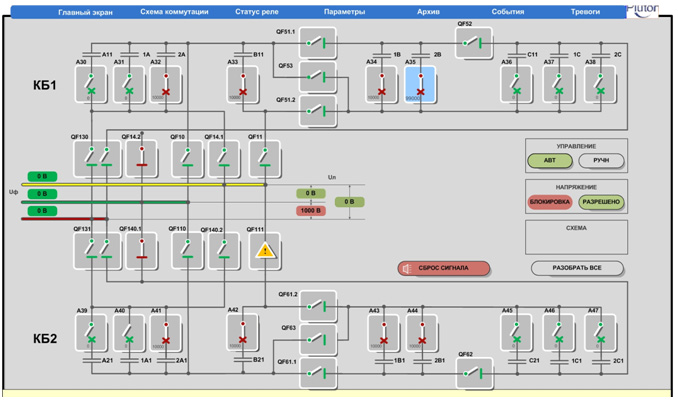

• беспрерывную индикацию в режиме реального времени состояния вакуумных выключателей на мнемосхеме промышленного компьютера;
• индикацию тока в каждой ячейке КСО; • индикацию текущих параметров входного фазного напряжения;
• сигнализацию при перенапряжениях в сети;
• архивирование сигналов - отображение параметров тока и напряжения в графическом виде;
• блокировку напряжения во время коммутации и в случае возникновения режима максимальной токовой защиты (МТЗ).

УСТРОЙСТВО

Система управления в своем составе имеет:

1. Микропроцессорные реле N-DIN-F (модуль RMB и панель FFP), управляющее вакуумными выключателями.

Реле выполняют следующие функции:

• защита по максимальному току (МТЗ);
• сбор сигналов о состоянии ячеек;
• управление включением и отключением ячеек;
• контроль собственного состояния;
• контроль тока ячеек.

Микропроцессорные реле соединяются по RS485-интерфейсу и образуют сеть из 18 реле и промышленного контроллера.

2. Программируемый промышленный контроллер в составе:

• ЦПУ;
• интерфейсный модуль;
• модули аналоговых входов;
• измерительные преобразователи;
• преобразователь интерфейса RS 232/485;
• вспомогательное оборудование.

3. Шкаф с промышленным компьютером в составе:

• промышленный компьютер с программным обеспечением;
• источник бесперебойного питания;
• преобразователь интерфейса RS232/485;
• монитор с удлинителем сигнального кабеля (3 м);
• мышь и клавиатуру с удлинителями кабеля (3 м);
• вспомогательное оборудование.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра	Значение
1. Входное питающее напряжение (Uвх) однофазное, В	220 +10/-15 %
2. Частота входного напряжения, Гц	50 ± 2 %
3. Вспомогательное напряжение, В	24
4. Степень защиты шкафа промышленного компьютера по ГОСТ 14254-80	IP 21
5. Срок службы не менее, лет	15

 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Наименование параметра	Значение
1. Высота размещения над уровнем моря	до 1000 м
2. Диапазон рабочих температур	-400С …+300С
3. Диапазон температур хранения	400С …+400С
4. Верхнее значение относительной влажности при 35 °С	98%
5. Окружающая среда	Взрывобезопасная, не содержащая химически активные газы и пары в концентрациях, разрушающих изоляцию
